功率繼電器
PDF下載產品資料
· 16A觸點切換能力
· 多種位置安裝
· 旋轉銜鐵結構
· 具有一組常開、常閉、轉換觸點形式
· 防塵罩型封裝結構
· 環保產品 (符合RoHS)
· 多種位置安裝
· 旋轉銜鐵結構
· 具有一組常開、常閉、轉換觸點形式
· 防塵罩型封裝結構
· 環保產品 (符合RoHS)
· 外形尺寸：(47.0 x 32.0 x 28.5) mm
產品參數：

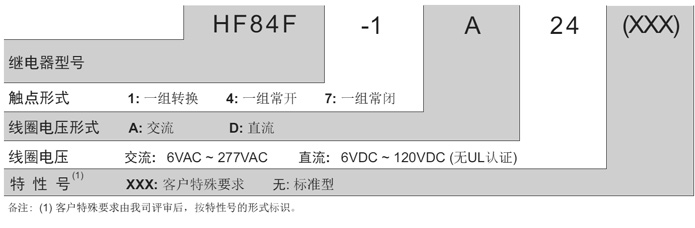

訂貨標記：觸點參數 觸點形式： 1H,1Z,1D 觸點材料： AgCe 觸點負載： 1H,1D: 16A 120/240VAC
1Z: 8A 120/240VAC 最大切換電壓 ： 240VAC 最大切換功率： 3840VAC 機械耐久性： 1×106次 電耐久性： 1×105次(詳見安全認證報告) 線圈參數 額定電壓： (6~120)VDC
(6~277)VAC 額定線圈功率： 3.5VA, 2.1W 性能參數 絕緣電阻： 1500MΩ 介質耐壓
(線圈與觸點間)：2500VAC 動作時間(max.)： 25ms(直流型) 釋放時間(max.)： 25ms(直流型) 溫度范圍： -40℃ ~ 65℃ 引出端方式： 快連接式(QC)
